RhinoTerrain - tvorba terénu ve velkém stylu
Publikováno: 9.1.2008 | Autor: Jan Slanina | Rubrika: Zásuvné moduly | Komentáře: 0 - Doporučit
Pokud se věnujete architektuře nebo vizualizacím, tak jistě svádíte často souboj s modelováním terénu. Dosud bylo nutné terén doslova "poslepovat" z různých ploch a záplat pomocí klasickýcjh modelovacích příkazů Rhina. Naštěstí je těmto dnům konec - už teď si můžete otestovat zásuvný modul RhinoTerrain, který generuje složité terény z vrstevnic a 3D bodů doslova ve zlomku sekundy.
Zásuvný modul na digitální modelování terénu pro Rhino 4.0
Poznámka k článku: většina obrázků je animovaná a proto jejich velikost obvykle překračuje 1MB. Vyčkejte proto, až se plně načtou a začnou se přehrávat. Na obrázky můžete kliknout pro zobrazení obrázku v originální velikosti (rovněž animovaného). Autorem pluginu je francouzský veterán GISu, Claude Vuattoux. Údajně již neměl po 15 letech o programování dalších aplikací zájem, ale když viděl programovací rozhraní Rhina a podporu vývojářů, pustil se s nadšením do práce a rychlost výpočtu terénu v jeho pluginu pro Rhino (jedná se o milisekundy) prý vzbuzuje nelíčený údiv GISových harcovníků, zvyklých na velké systémy...
Nedávno jsem měl možnost shlédnout Claudovu prezentaci naživo (na londýndké akci Shape to Fabrication II), proto vám nyní mohu ukázat několik fotek z této přednášky:
Claute Vuattoux, autor zásuvného modulu RhinoTerrain, při prezentaci na akci Shape to Fabrication 2 v Londýně

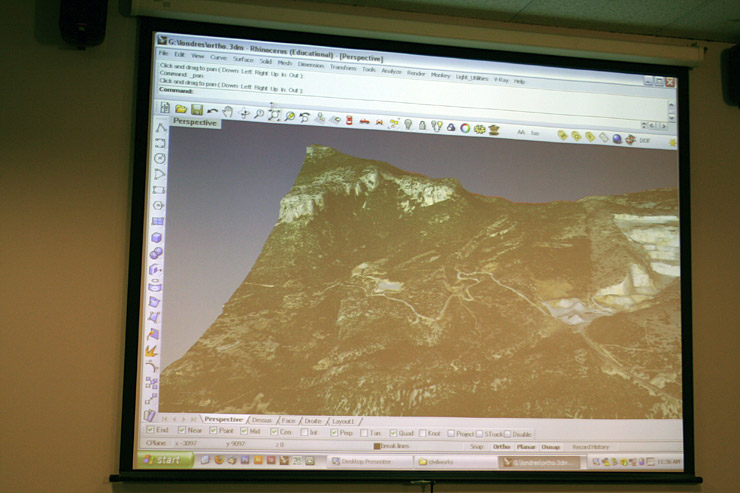

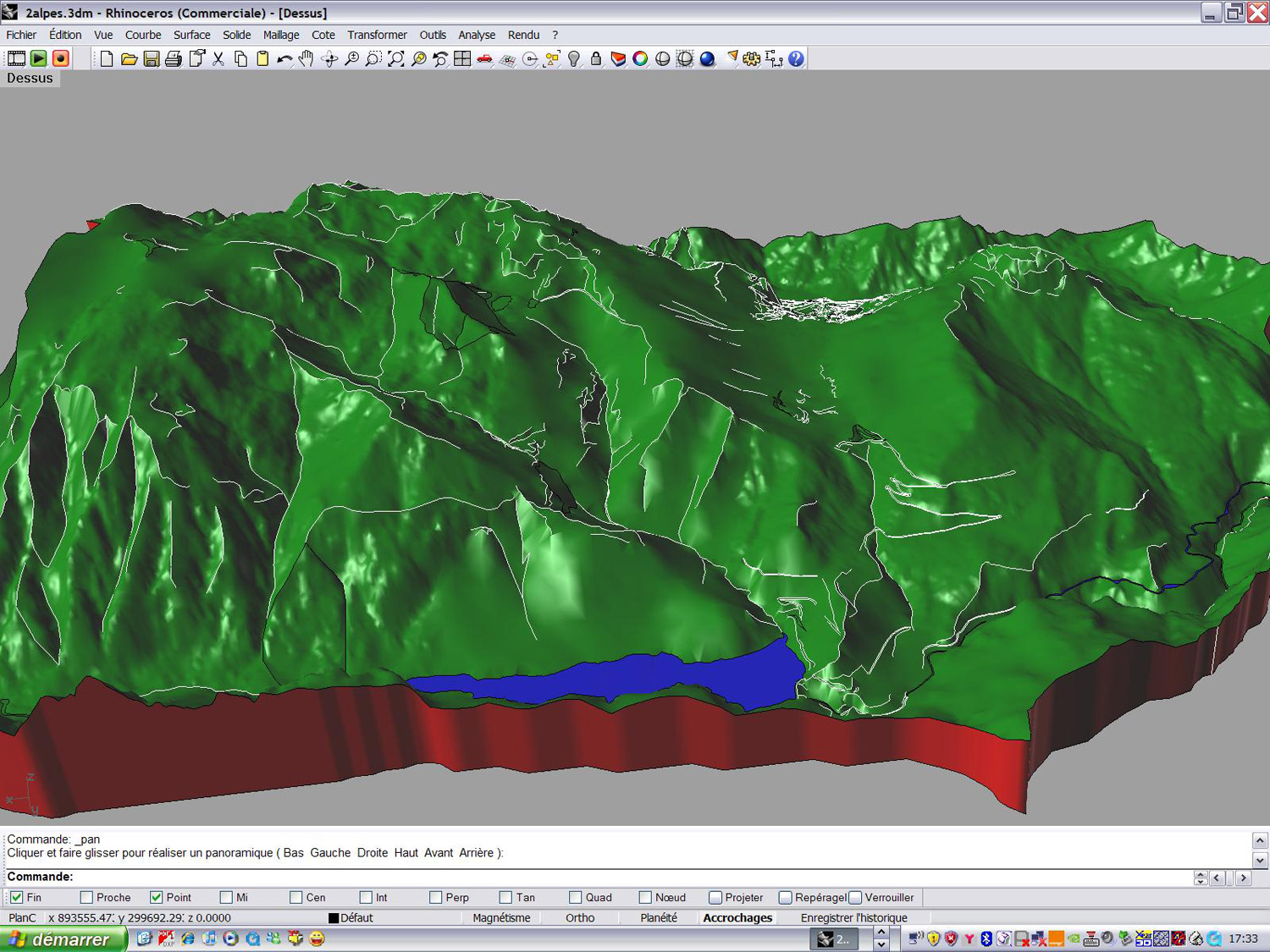

Všimněte si ostrých zlomových linií (breaklines) v lomu v pravé části obrázku

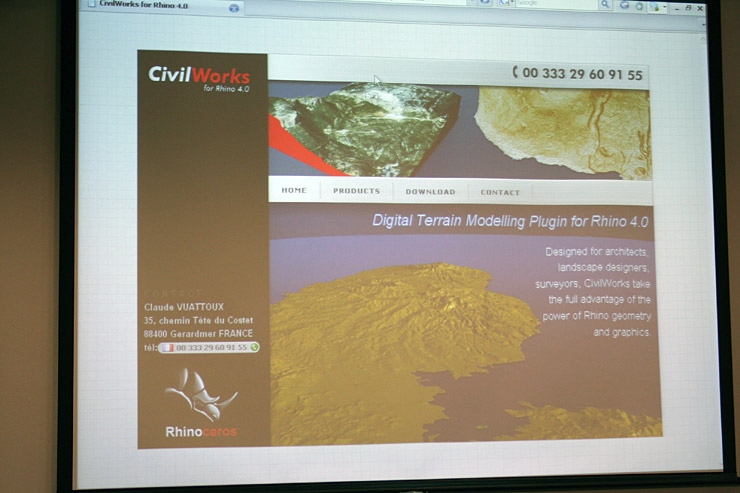

www.rhinoterrain.com - zde si můžete stáhnout betaverzi
Popis zásuvného modulu RhinoTerrain
Vstupní data

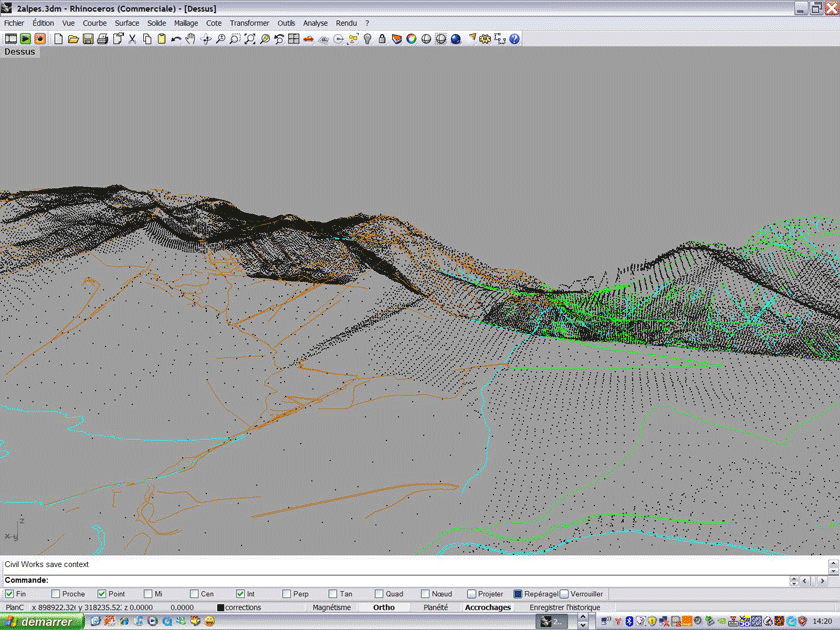

- Na vstupu mohou být body , mraky bodů, křivky a polygonové sítě
- Výstupem je standardní polygonová síť Rhina, podél zlomových linií (HardBreakLines) mohou být zrušeny svary
Kliknutím obrázek zvětšíte (4.9 MB)
Velice rychlý Delaunayův algoritmus
|
|

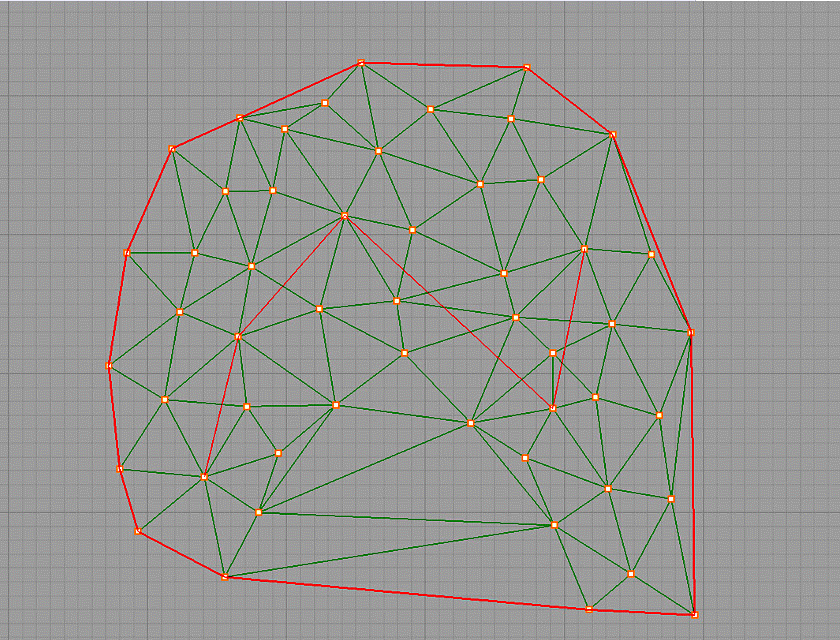

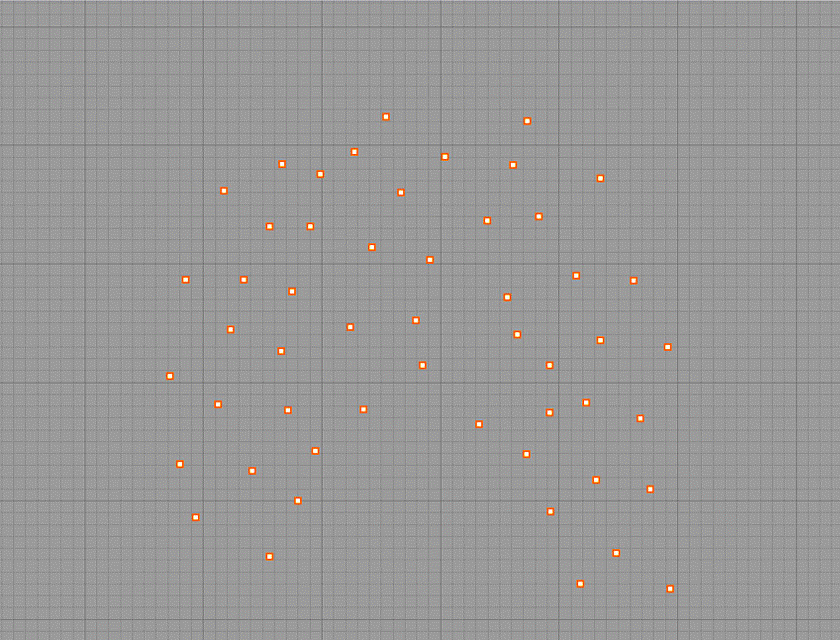

 Delaunayova triangulace (kliknutím zvětšíte, 3.5 MB) |

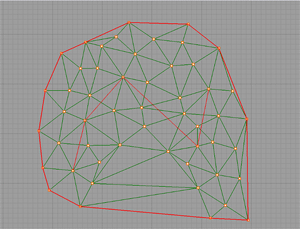

 Vynucená triangulace (kliknutím zvětšíte, 3.9 MB) |

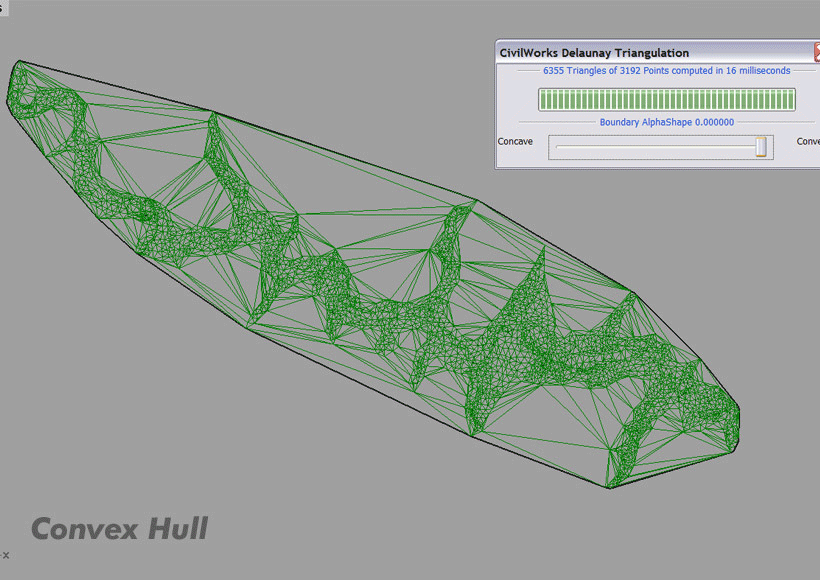

Boundary Alpha Shape
Dokáže najít i ten nejsložitější tvar hranice modelu
- Konvexní obálka
- Nejkonkávnější tvar
Kliknutím obrázek zvětšíte (1.8 MB)

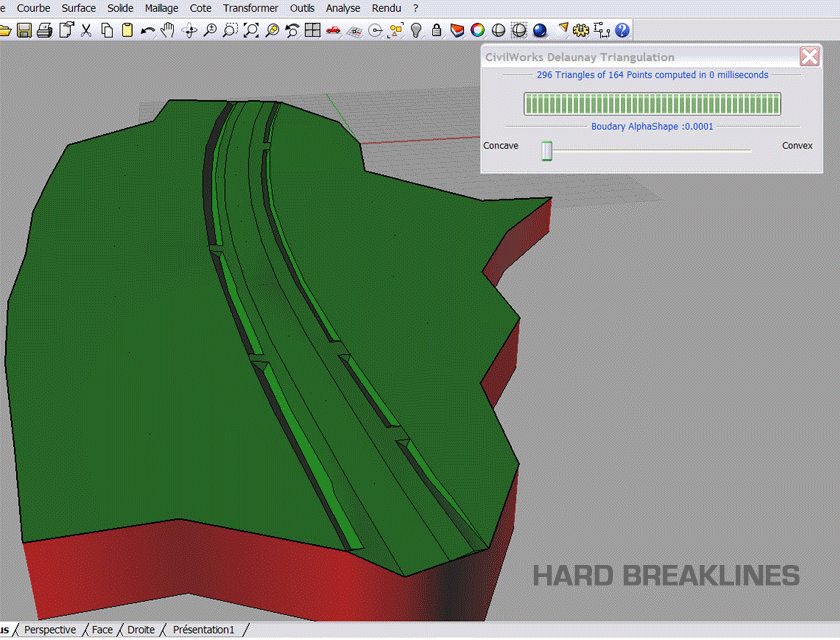

Tvrdé a měkké linie zlomu (Hard and Soft BreakLines)
Ideální pro zachycení přesného tvaru modelu
Kliknutím obrázek zvětšíte (3.5 MB)

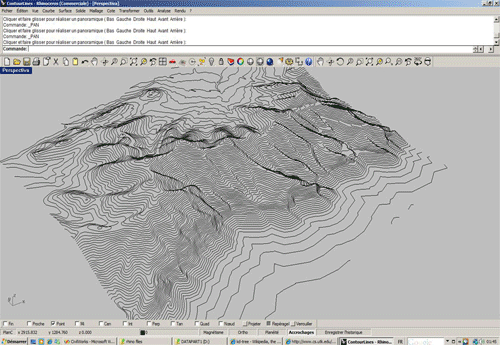

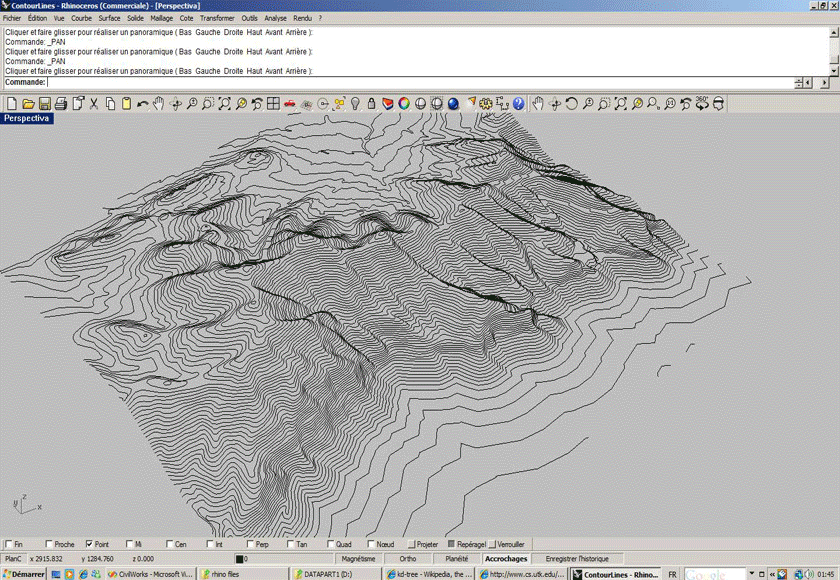

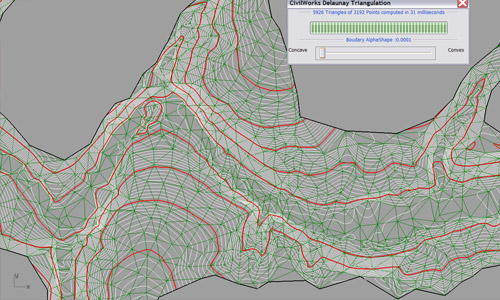

Obrysové křivky
- Primární a sekundární inteval křivky
- Hladkost křivek
- Výstup jako lomené čáry

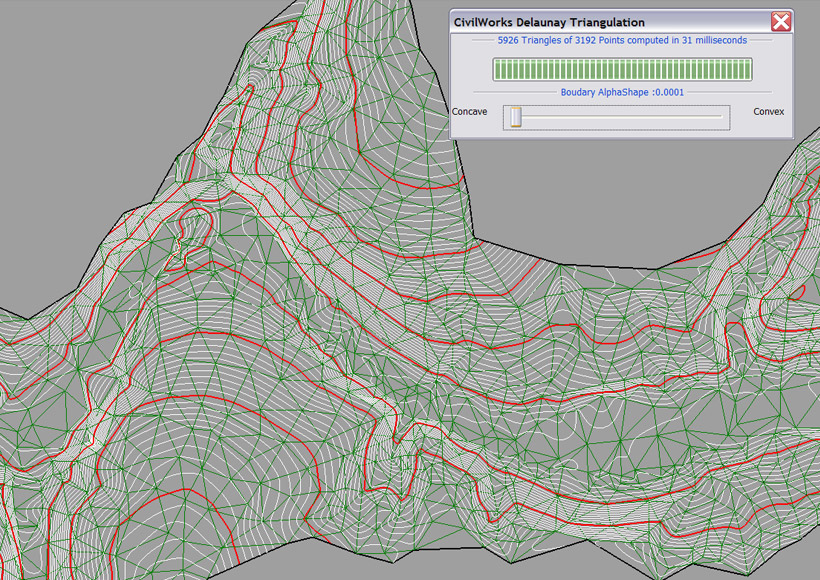

Obrysové křivky. Kliknutím obrázek zvětšíte (200 kB)
Detekce geografických prvků
- Použití smyček tvrdých zlomových linií (HardBreaklines) pro zrušení svatu sítě
- Rozpojení sítě v uzavřených ostrůvcích
Kliknutím obrázek zvětšíte (2 MB)

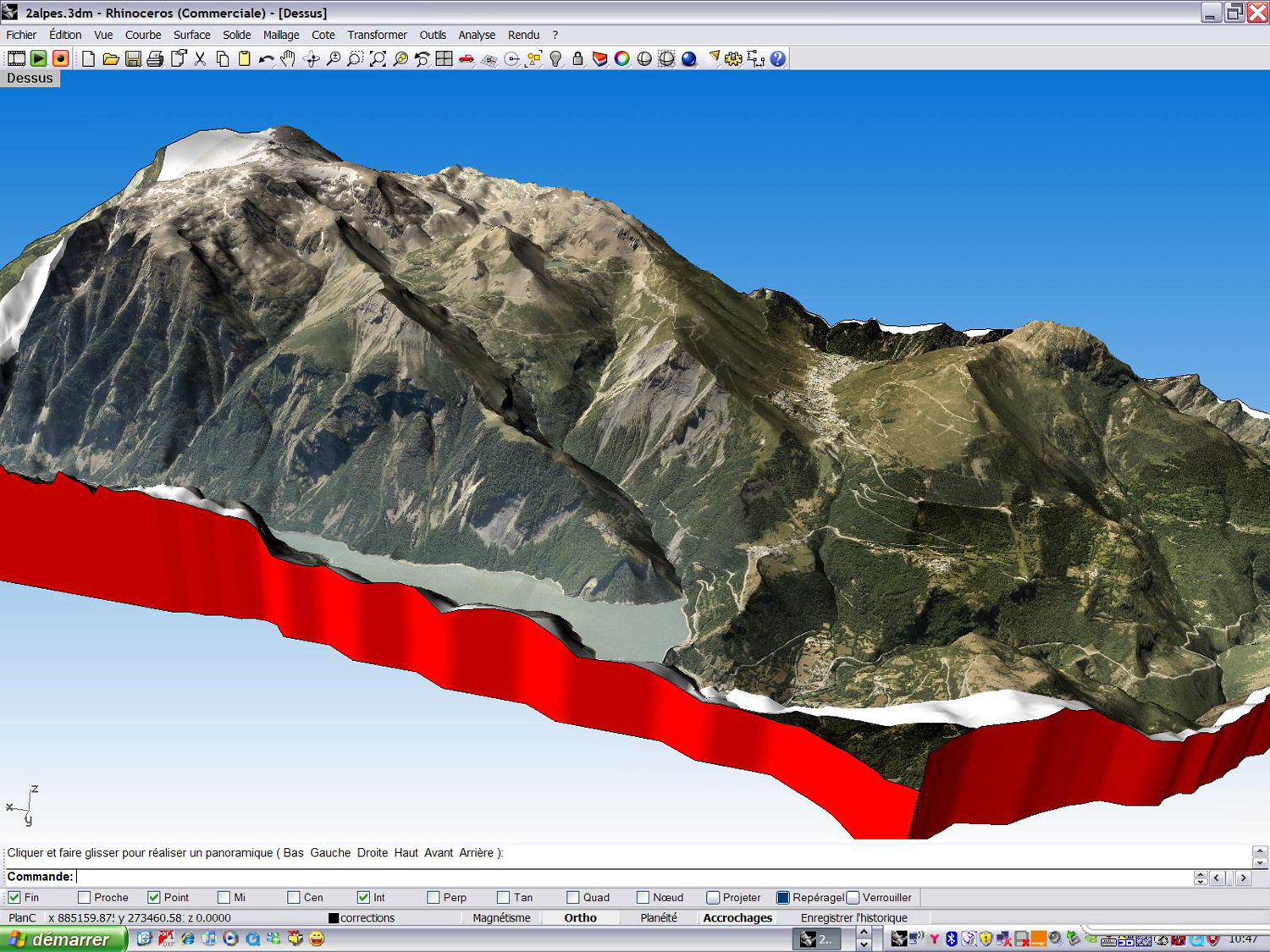

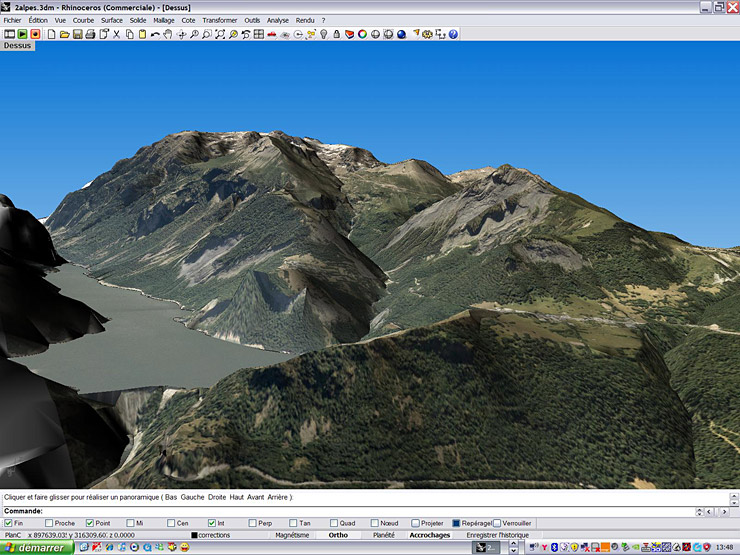

Ortofotografické mapování
Referenční obálkový kvádr ortofotografie je namapován s přesností na jednotlivé pixely na 3D síť.
Můžete použít TIF fotografie ve vysokém rozlišení (podle paměti a výkonu grafické karty).
Model si můžete pohlížet v reálném čase včetně textury.
Kliknutím obrázek zvětšíte (3.7 MB)
Dokonce můžete využít možnosti Rhina v oblasti stereoskopického zobrazení:

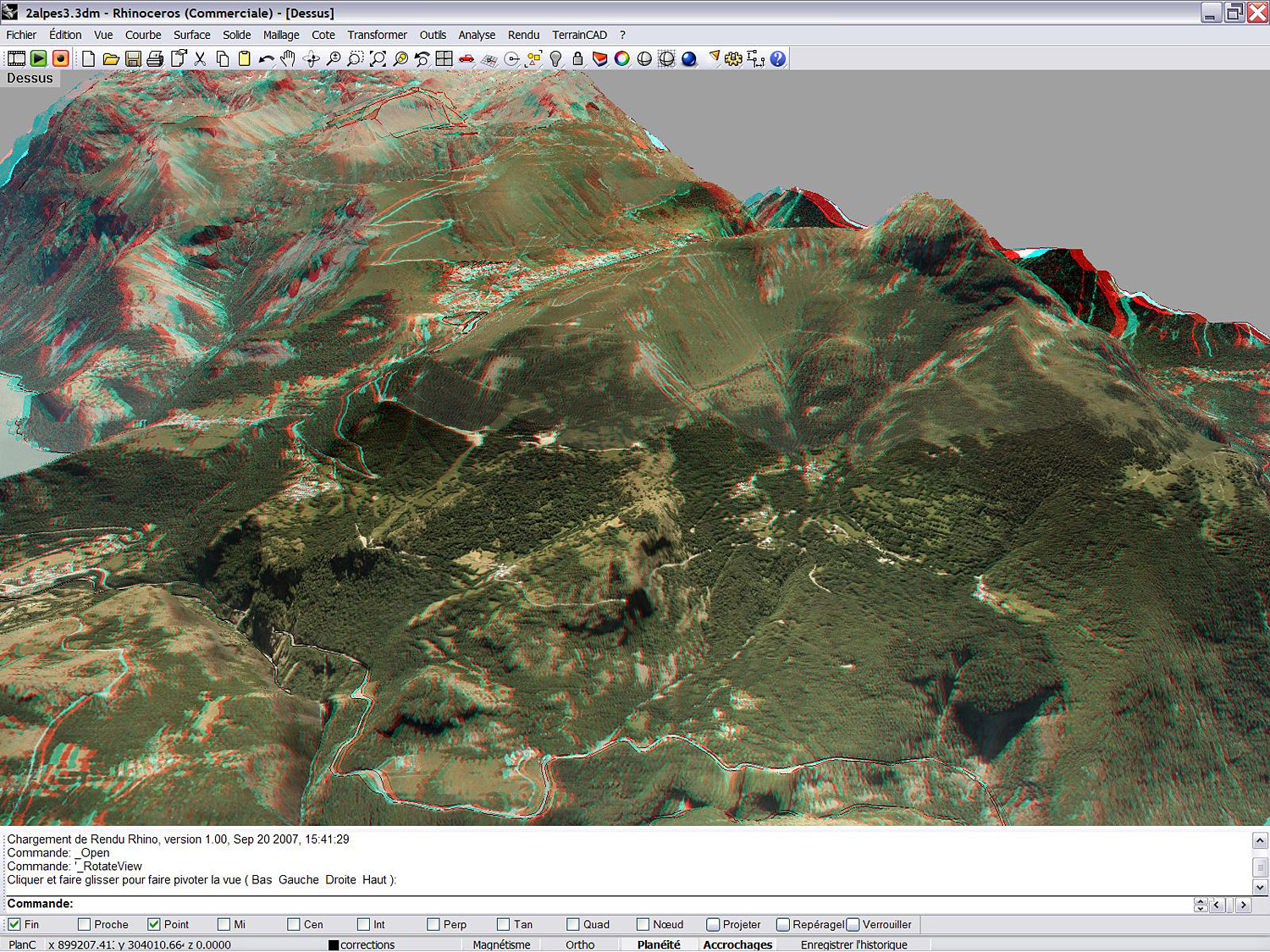

Stereoskopické zobrazení
Ukázka práce modulu s demonstračními daty
V instalačním archivu betaverze RhinoTerrain se nachází také několik demonstračních souborů s daty. Ukážeme si jeden z nich.

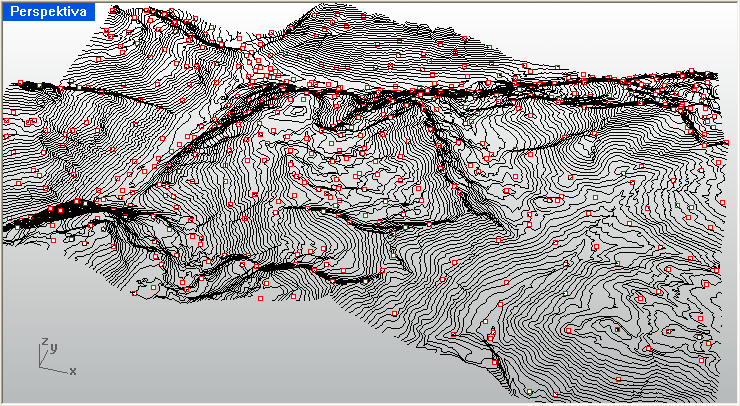

Vstupní model obsahuje 552 bodů a 377 křivek

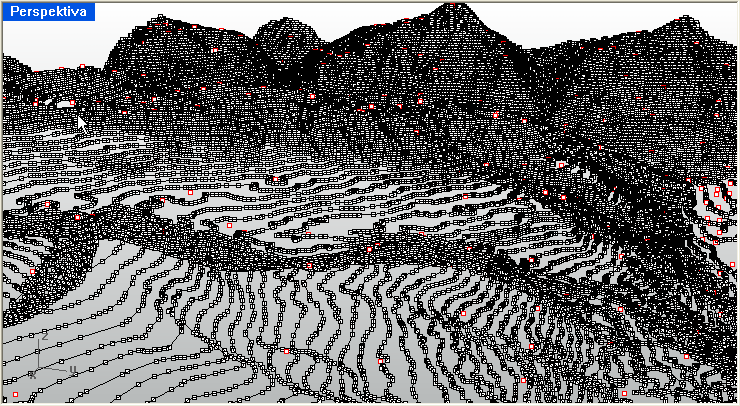

Lomené čáry jsou členité, různě dlouhé, některé jsou otevřené, jiné uzavřené... celkem obsahují 96 566 řídicích bodů.

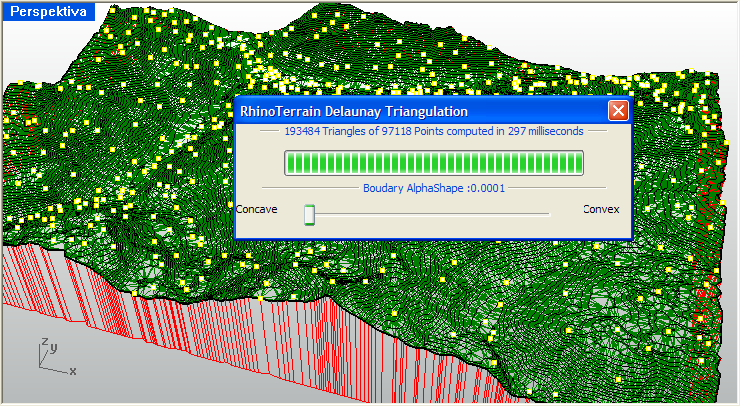

Čtete dobře. Za 297 milisekund bylo vytvořeno 193 484 polygonů, které obsahují celkem 97 118 bodů.

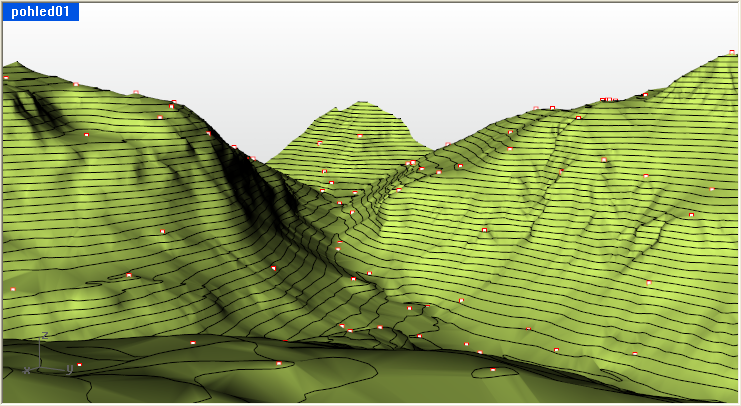

Vystínovaný terén přesně prochází vybranými body

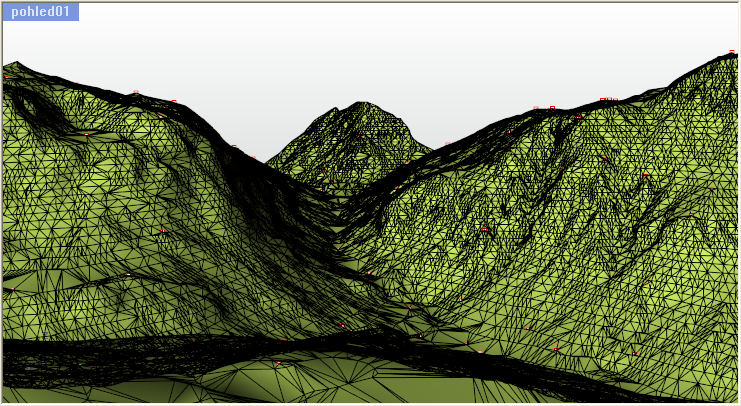

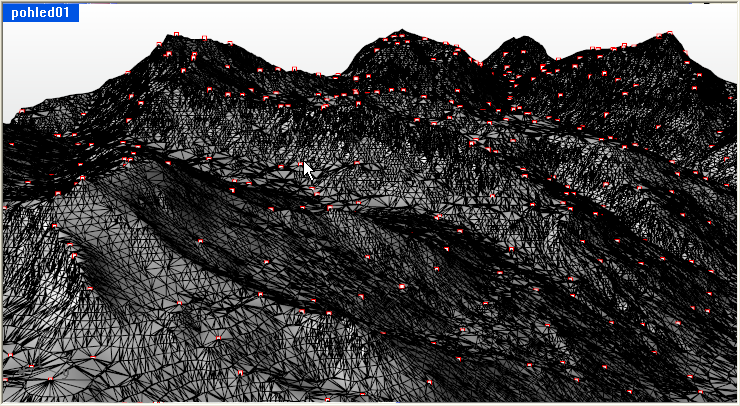

Vystínovaný terén se zobrazením polygonové sítě
Vystínovaný terén se zobrazením původních vstupních čar a bodů
Výsledná síť

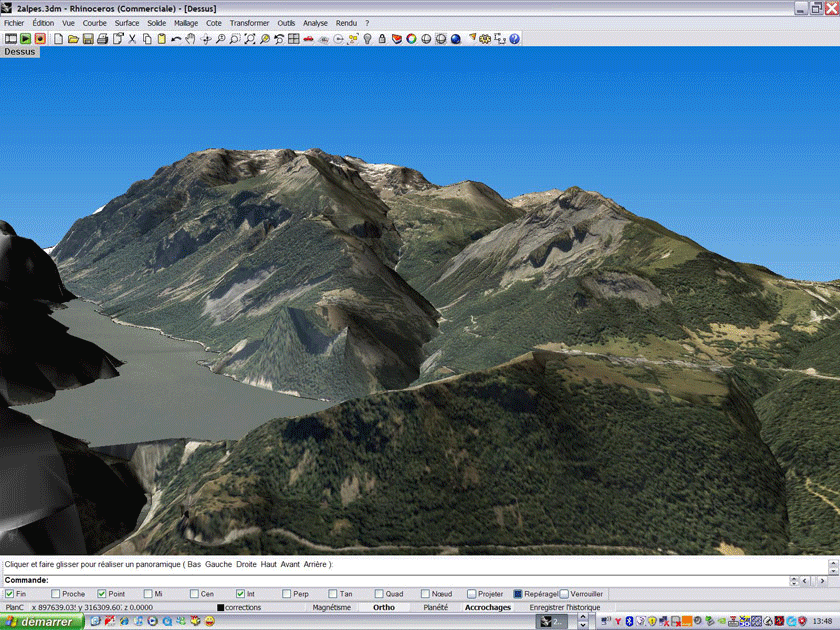

A na závěr několik screenshotů od autora pluginu...
(obrázky opět můžete zvětšit kliknutím myší na plnou velikost)
Cena a dostupnost
Zásuvný modul RhinoTerrain bude komerčně dostupný ve verzi 1.0 koncem ledna 2008. Již nyní si jej můžete objednat v našem internetovém obchodě 3Dshop.cz. Odkazy na konkrétní produkty najdete pod článkem. Ceny jsou následující (bez 19% DPH):
| RhinoTerrain 1.0 commercial single user | 17.100,- Kč |
| RhinoTerrain 1.0 education single user | 3.460,- Kč |
| RhinoTerrain 1.0 educational labkit | 17.500,- Kč |
U školních licencí je třeba doložit potvrzení o studiu.Majitelé verze 1.0 dostanou verzi 2.0 zdarma hned jakmile začne její vývoj. Finální verze bude mít tytéž funkce jako aktuální beta, bude obsahovat opravy chyb a import souboru ArcView (populární formát v GISu). Tato finální verze by měla být k dispozici koncem ledna 2008. V současné době autor pracuje na těchto funkcích:příkazy pro tvarování terénu - vkládání cest apod.profil terénutematický terén (spád, výška...)dynamický terén (přidávání bodů, zlomových linií...)
