Auxpecker - realtime render pro Rhino 4

Publikováno: 2.5.2007 | Autor: Jan Slanina | Rubrika: Renderování | Komentáře: 4 - Vytisknout Doporučit

Auxpecker - ikonaVlastně se nejedná o žádný zázrak, jak by mohl nadpis tohoto článku napovídat, ale Auxpeckerova technika není v podstatě nic jiného, než chytré využití map okolí (environment map) a materiálových schopností Rhina 4. Díky novým a novým mapám, které autor této metody na své stránce pravidelně uveřejňuje, můžete velice reálně simulovat různé materiály a povrchy přímo v pohledu Rhina 4.

Na rozdíl od Rhina 3 můžete v Rhinu 4 přiřadit objektu materiálovou vlastnost "Mapa okolí" (Environment Map. Je to věc, jakou znáte v určité podobě už z Rhina 3 - zde se mapy okolí používaly v příkazu MapaOkolí (EnvironmentMap) jako nástroj pro optické posouzení kvality ploch (plochy se jeví jako chromové a odráží se v nich okolí). Ve "čtverce" můžete mapu okolí přiřadit jako materiálovou vlastnost libovolnému objektu a dokonce můžete procenty řídit intenzitu tohoto efektu a míchat jej společně s texturou nebo průhledností (lehce tak dosáhnete například velice atraktivního efektu lesklého lakovaného dřeva apod.) A právě této schopnosti využívá níže popsaná technika, která dokáže pomocí chytře vytvořených map okolí simulovat různé materiály, včetně lesklých, průhledných, pískovaných apod v klasickém realtime renderovaném zobrazení Rhina.

Asi znáte základní mapy okolí, které jsou součástí instalace Rhina. Většinou se jedná o upravené fotografie reálných prostředí. Podívejte se na následující obrázky několika map okolí z Hyltomovy (jež je autorem této techniky) kolekce:

Auxpecker environmental maps

Použití těchto map pro simulaci různých materiálů a povrchů vyplyne už z názvů jednotlivých map:

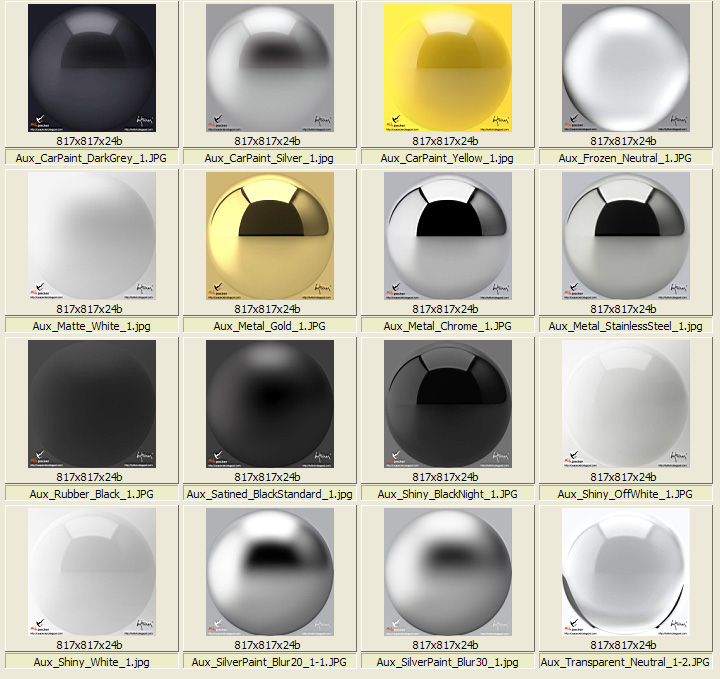

Vzorky map okolí

Vidíte, že se jedná o syntetické, tedy uměle vytvořené obrázky, které zpětnou transformací přes systém mapování okolí vyvolají zdání, jako by se objekt nacházel ve studiu a byl osvětlen softboxy a odrazovými plochami. Tato technika tedy bude velice vhodná zejména pro design, šperky a podobně. Obrázky jsou velice kvalitní, mají rozlišení 817x817 bodů a jsou vyrenderovány v Maxwellu.

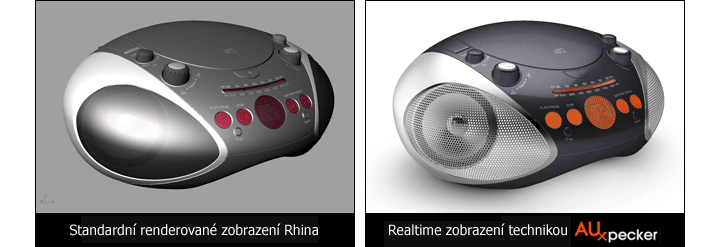

Níže vidíte rozdíl mezi normálním renderované zobrazení v Rhinu bez přiřazených materiálů a vpravo totéž zobrazení, ale s materiály a stíny, přidané pomocí Hyltomovy techniky:

Realtime render v Rhinu 4

A teď se podíbáme na několik realtime screenshotů jednoduchého objektu, na který byly aplikovány Hyltomovy mapy okolí:

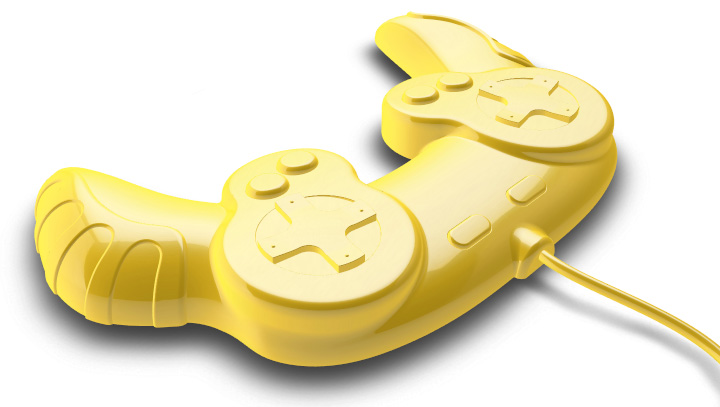

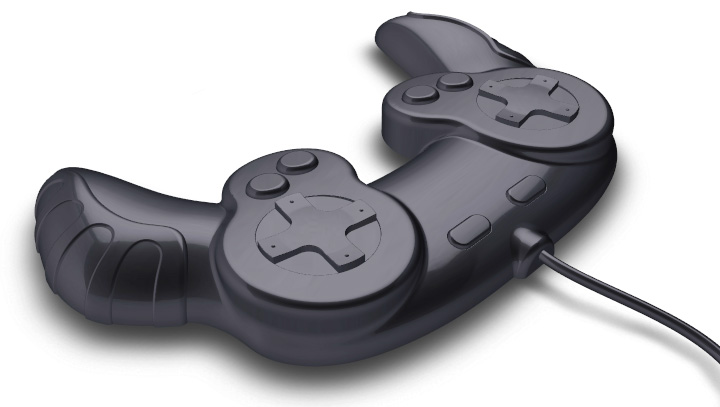

Aupecker - realtime render pro Rhino 4 - ukázka 1

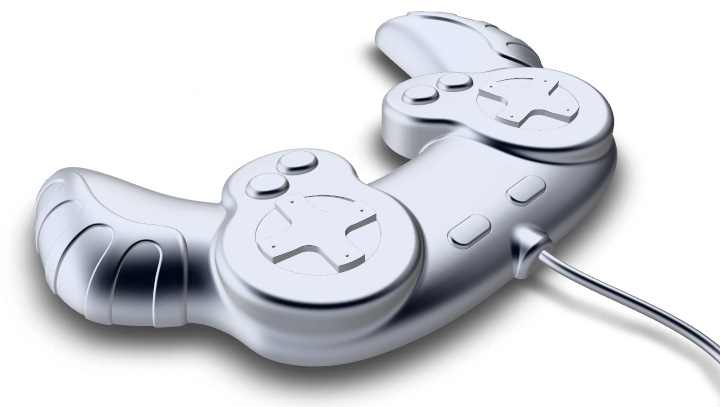

Aupecker - realtime render pro Rhino 4 - ukázka 2

Aupecker - realtime render pro Rhino 4 - ukázka 3

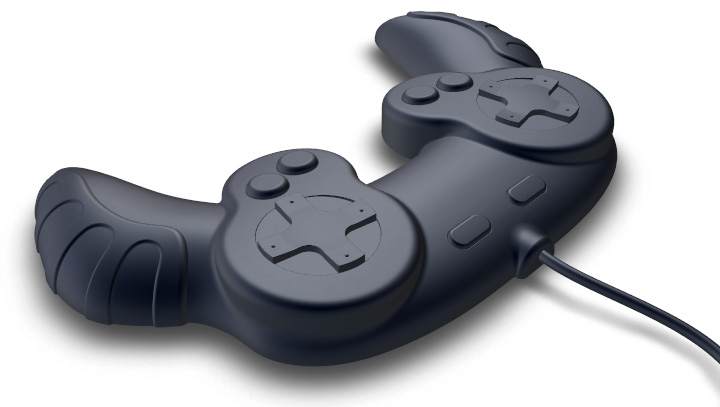

Aupecker - realtime render pro Rhino 4 - ukázka 4

Aupecker - realtime render pro Rhino 4 - ukázka 5

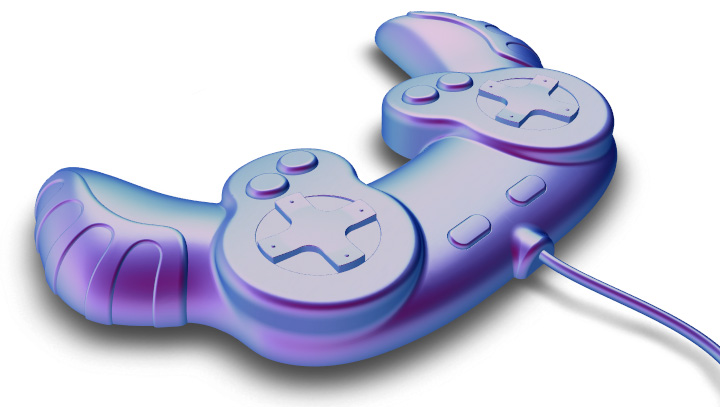

Aupecker - realtime render pro Rhino 4 - ukázka 6

Všimněte si zejména stínu pod objektem (o tom si povíme více za chvíli), na předposledním obrázku vidíte průhlednost s reflexí a na posledním obrázku je ukázka toho, jak lze smísením základní barvy a barvy mapy okolí získat simulaci efektního perleťového automobilového laku.

1. Aplikace mapy okolí technikou Auxpecker

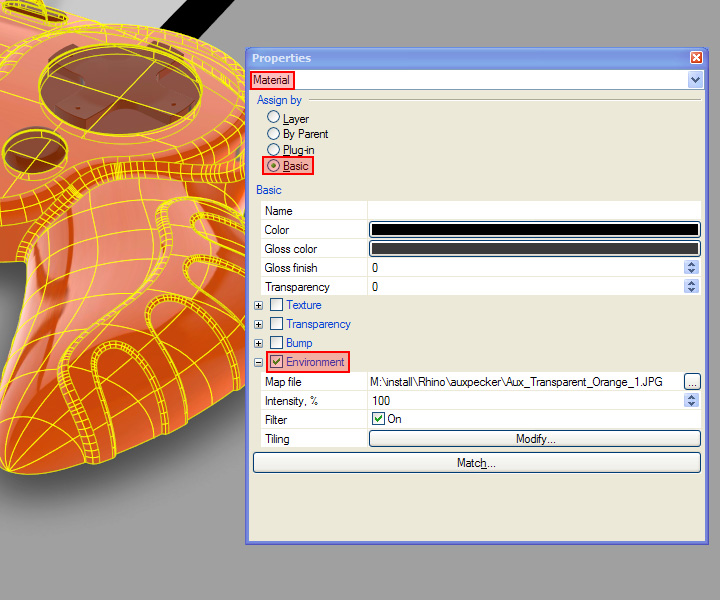

Vlastně není nic jednoduššího - vyberte požadovaný objekt(y), stiskněte F3 a v záložce Materiál klikněte na kulaté tlačítko Basic (Základní nastavení).

Nastavení mapy okolí technikou Auxpecker

Klikněte na symbol "+" u materiálové položky Environment (Mapa okolí) a v rozvinuté tabulce klikněte na symbol "..." a nahrejte požadovanou mapu okolí. V řádku "Intensity %" můžete procentuálně ladit sílu působení této mapy.

2. Průhledné objekty

Průhledné objekty nastavujete stejně jako jakékoliv jiné, jenom v řádku "Transparency" (Průhlednost) nastavte míru průhlednosti cca. 50-80%. Měli byste přitom použít takovou mapu okolí, která má v názvu slovo Transparency a je přizpůsobena tak, aby vyvolávala zdání slabého odlesku na skle.

3. Stíny pod objekty

Nejprve si v pohledu shora nakreslete podložku, která bude ležet pod objektem a bude "přijímat" stín. Stačí obyčejná obdélníková rovina.

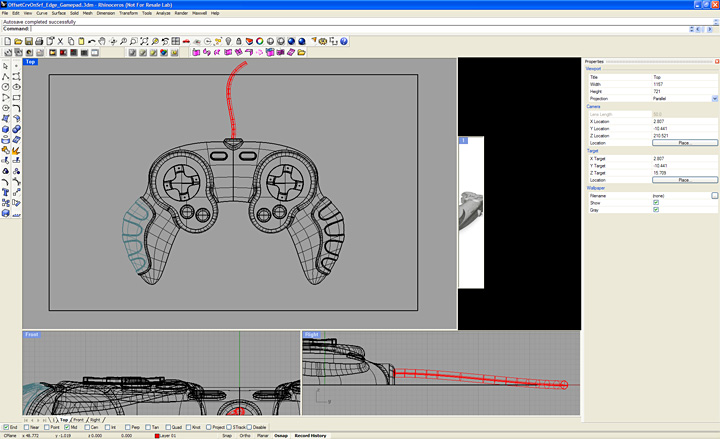

Tvorba stínu pod ovladačem

Screenshot obrazovky Rhina nahrejte do kreslicího programu a ořízněte pohled shora tak, abyste měli pouze podkladovou rovinu s objektem. Nakreslete stín tak, jak by se měl jevit pod objektem. Můžete to udělat ručně pomocí štětce s velkým poloměrem a hodně měkkým okrajem nebo můžete vyplnit obrys objektu barvou a pomocí funkce pro rozostření tuto barvu rozmlžit... výběr techniky je na vašich zkušenostech a dovednostech. Až vytvoříte stín, musíte jej invertovat - převrátit bílou a černou. V Photoshopu je na to klávesová zkratka Ctrl + I. Výsledný obrázek vidíte níže - všimněte si, že je inverzní:

Inverzní stín

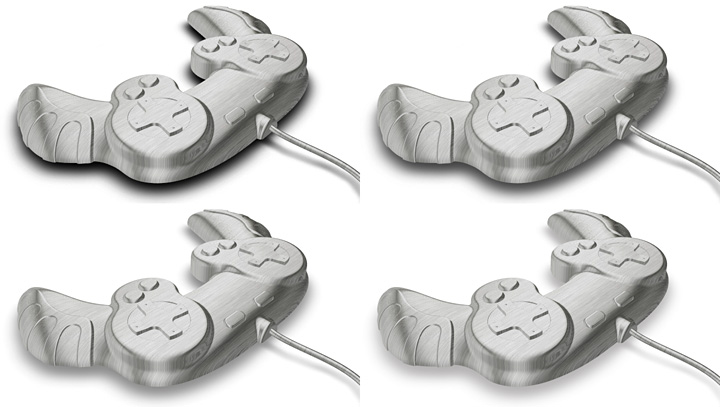

A teď důležitá věc - v materiálových vlastnostech podkladové plochy nahrejte tento stín do řádku Transparency (průhlednost), nikoliv do řádku s texturou! Díky tomu, že budeme průhlednst řídit texturou, budeme moci provádět různá kouzla - můžeme například pomocí základní barvy objektu řídit intenzitu i barvu stínu. Níže například vidíte několik stupňů intenzity stínu, která jsem nastavil změnou základní barvy na různé úrovně šedé barvy:

Intenzita stínu

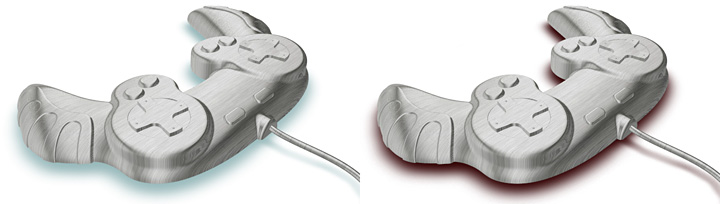

Pokud nastavíte místo šedé jakoukoliv jinou barvu, dostanete barevný stín:

Barevný stín

Díky tomu, že je stín na samostatné desce a je řízen pomocí mapy průhlednosti, dokáže "filtrovat" i objekty, které pod tímto stínem leží - pokud například pod objekt se stínem umístíte jiné objekty, bude tento stín opticky vržen i na tyto nižší objekty (samozřejmě nejde o nějaké fyzické promítnutí stínu, ale jenom o průhled skrz stín dolů díky poloprůhlednosti a proto je vhodné, aby objekty ležely v rozumně blízké hloubce pdo objektem, který vrhá stín, aby se tento stín "nevznášel" vysoko nad nimi):

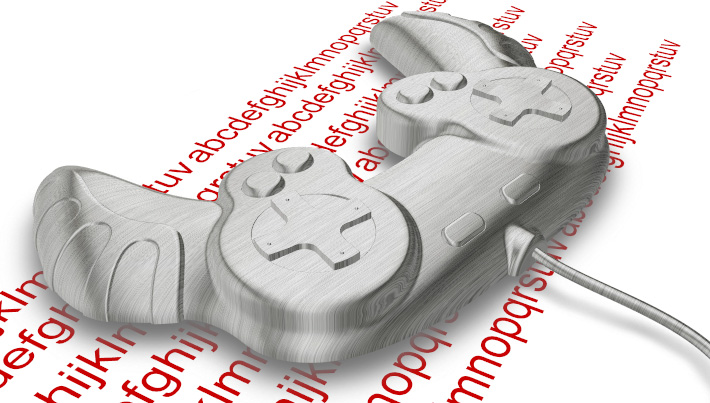

Stín pod objektem

Písmenka na předchozím obrázku jsou plochy a leží těsně pod rovinou, která přijímá stíny:

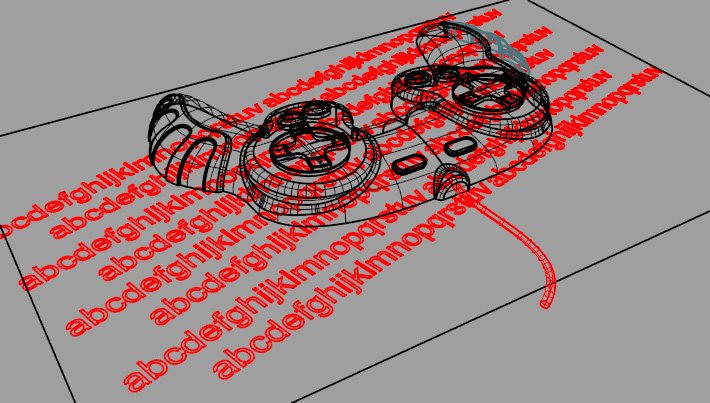

Vrhání stínů na objekty, které leží níže

A ještě si můžete prohlédnout pár detailů na stín - vidíte, že tato technika působí velice přesvědčivě a stíny vypadají věrohodně:

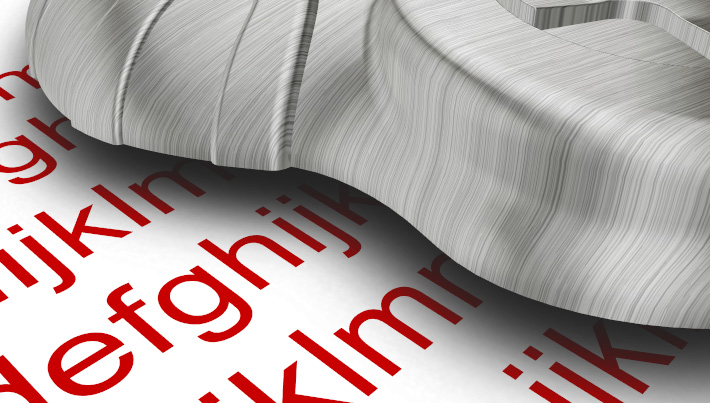

Detail stínu 1

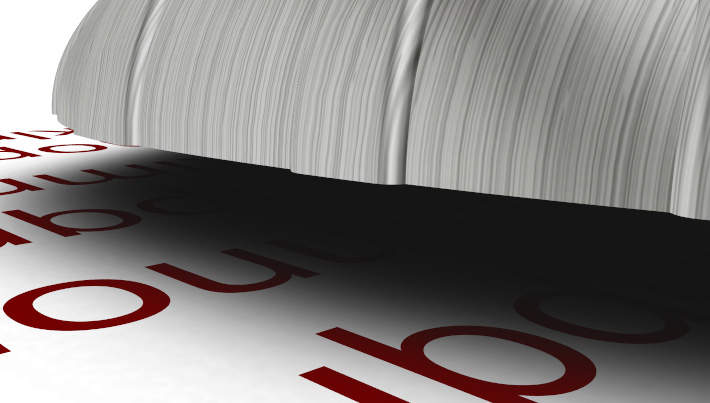

Detail stínu 2

A nakonec nezbývá než navštívit níže uvedenou stránku, postahovat si všechny mapy okolí a vyzkoušet si je v praxi na vlastních modelech.
